DE LA CONCEPTION À LA RÉALISATION
Un ciel étoilé naît d’un projet
Comment nous fabriquons nos systèmes à fibres optiques.
La qualité du système, de la conception à la réalisation.
01 / COBB FIBRES OPTIQUES
Un système ne se résume pas à une somme de composants
La qualité naît de la relation entre les éléments. Source, couplage optique, faisceau et répartition des points lumineux doivent répondre au même projet.

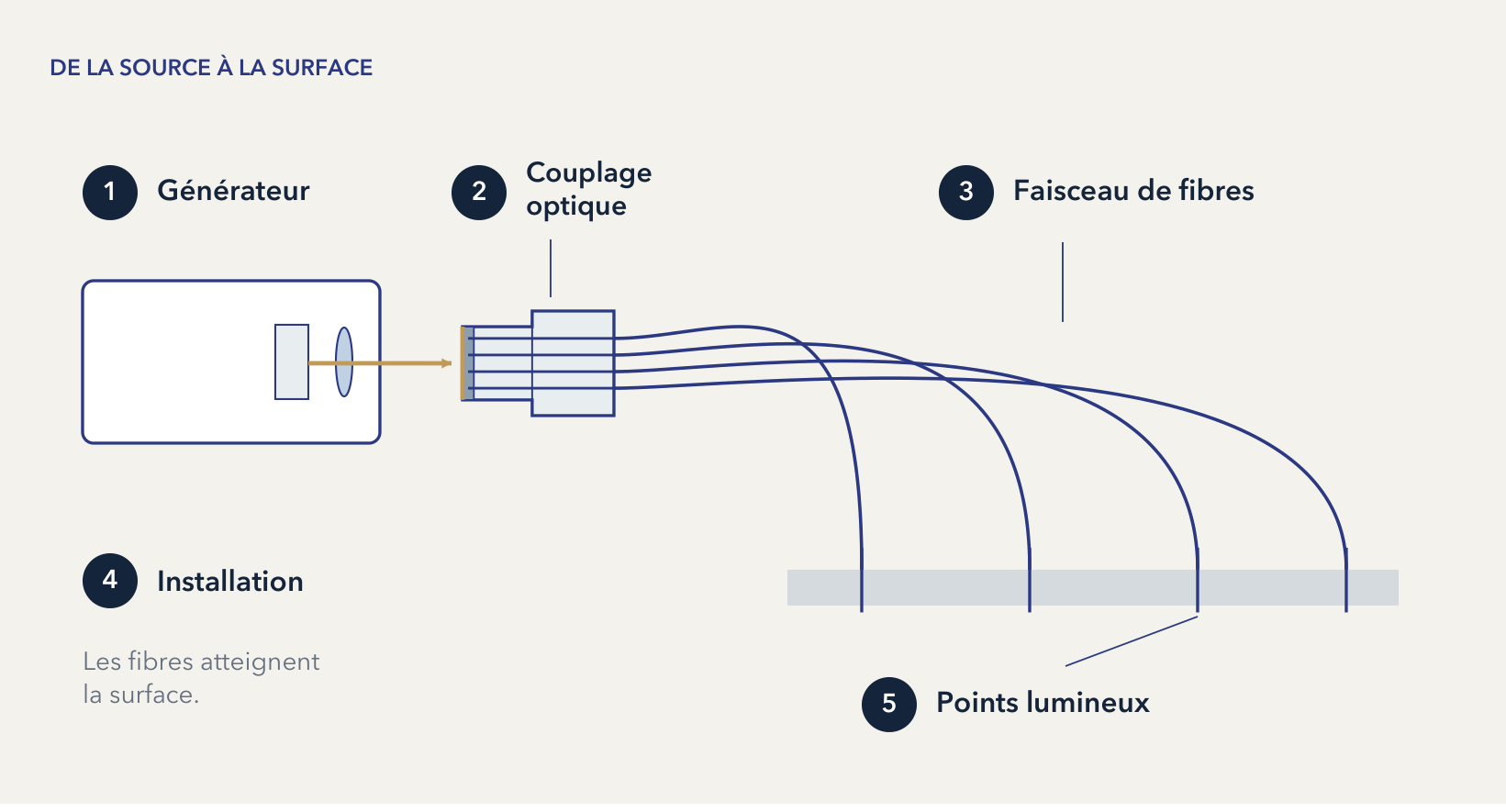

Lumière, entrée et parcours
Le générateur produit la lumière. Le couplage optique la conduit à la surface du faisceau. Les fibres la guident jusqu’à leurs extrémités visibles au plafond.
Traiter les détails avant la pose
La préparation du faisceau et l’optique du générateur agissent sur la même interface. La soigner en production permet de traiter avant la pose des aspects qui pourraient nécessiter des ajustements ultérieurs, avec du temps de travail et des coûts supplémentaires.
02 / COBB FIBRES OPTIQUES
Avant la lumière vient le projet
COBB Fibre Ottiche conçoit et réalise des systèmes d’éclairage à fibres optiques sur mesure : des ciels étoilés aux applications muséales, résidentielles et navales. Chaque solution naît des caractéristiques de l’espace et des exigences du projet.
- Espace et application
- Surfaces, géométries et usage prévu définissent le point de départ : chaque environnement demande une solution dédiée.
- Répartition
- Le projet établit où conduire la lumière. Le dessin lumineux devient la référence pour la composition du faisceau.
- Diamètres
- Le choix des fibres est évalué en fonction de la répartition de la lumière et des exigences de l’application.
- Regroupement
- Il relie les fibres au connecteur commun. La position de la source et les parcours doivent être considérés ensemble.
- Générateur
- Le type de lumière, le faisceau et la commande demandée doivent correspondre à la fiche technique du modèle et à la configuration choisie.
Définir ces choix avant la réalisation aide à limiter adaptations et remises en question une fois les travaux engagés.
03 / COBB FIBRES OPTIQUES
La lumière arrive où il faut, la source reste accessible

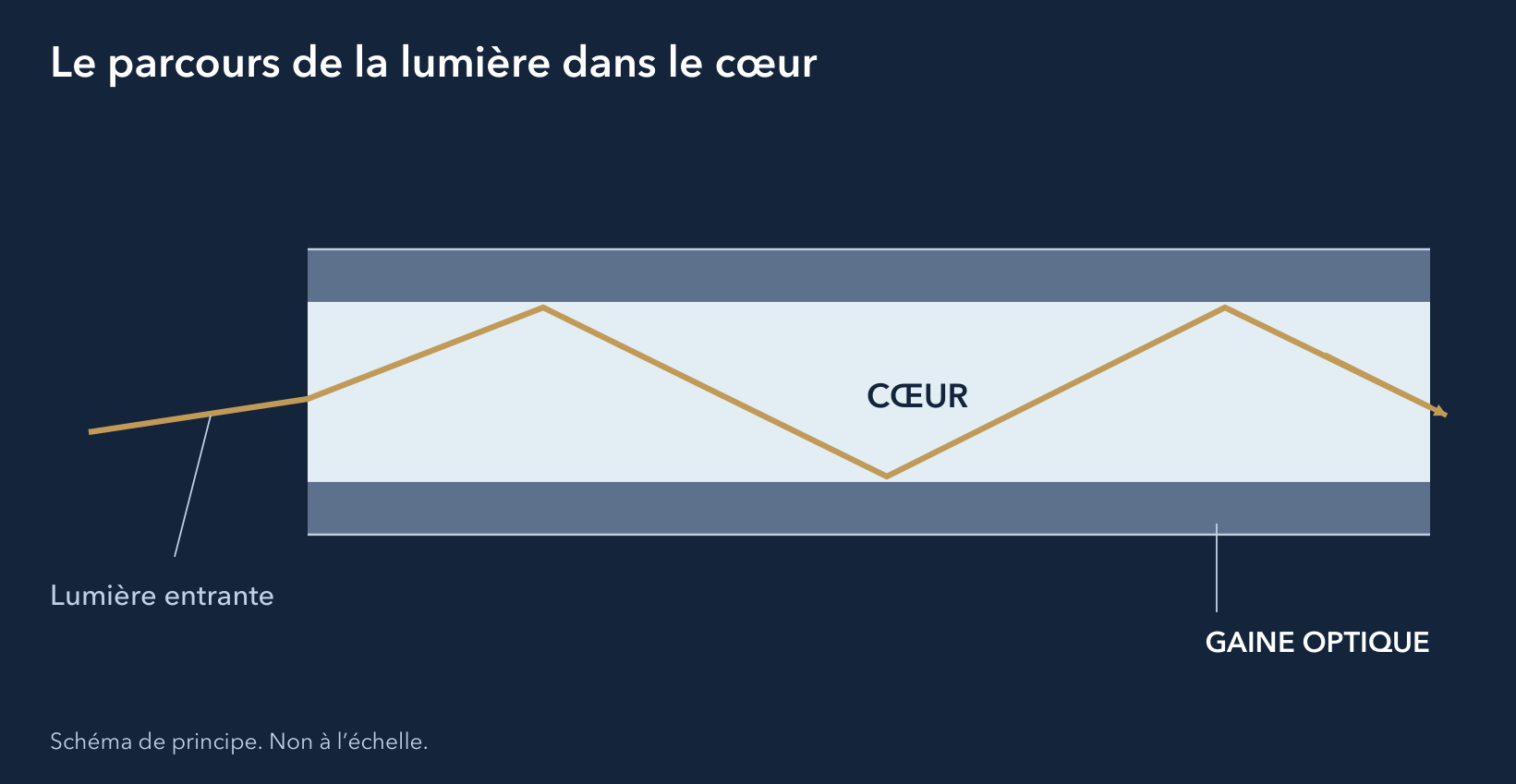

Dans les fibres synthétiques FB, le cœur et la gaine forment une structure à saut d’indice. La lumière entre dans le cœur et est guidée le long de la fibre par réflexions internes.
Deux matériaux, une fonction optique
Cœur : polyméthacrylate de méthyle (PMMA).
Gaine : polymère fluoré.
Les matériaux et la structure définissent comment la fibre guide la lumière. Leur choix participe à la qualité optique du système, tout comme la préparation de la surface d’entrée.
04 / COBB FIBRES OPTIQUES

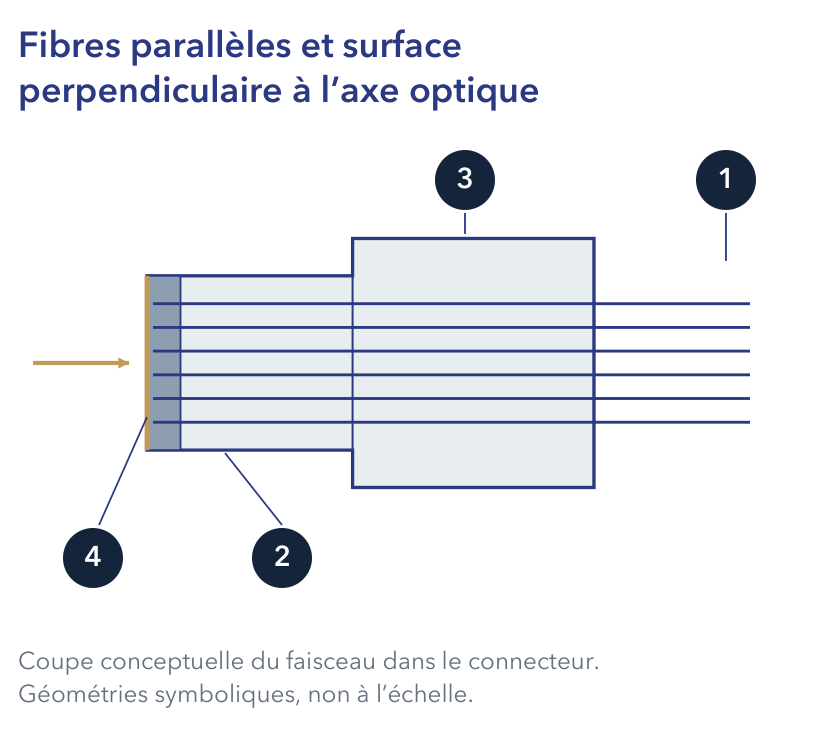

Le point de rencontre entre générateur et faisceau
La qualité du connecteur concerne l’interface entre la source et les fibres. Fixation, alignement et finition sont soignés en production, avant que le faisceau arrive à la pose.
- 1. Faisceau
- Les fibres sont réunies et disposées parallèlement. Cet agencement maintient leur direction en accord avec l’axe de la source.
- 2. Terminaison
- La coupe et le polissage préparent l’extrémité commune du faisceau. Le façonnage place les fibres sur un plan d’entrée régulier.
- 3. Connecteur
- La douille frontale en aluminium est comprimée mécaniquement. La fixation est conçue pour maintenir les fibres, même en présence de torsions et de contraintes mécaniques.
- 4. Surface optique
- La surface plane et polie est perpendiculaire à la source. C’est ici que la lumière entre dans le faisceau.
05 / COBB FIBRES OPTIQUES
La précision réside aussi dans le façonnage
Cette séquence montre comment COBB prépare le faisceau avant l’installation. Fixation, coupe et polissage construisent la géométrie avec laquelle les fibres recevront la lumière.

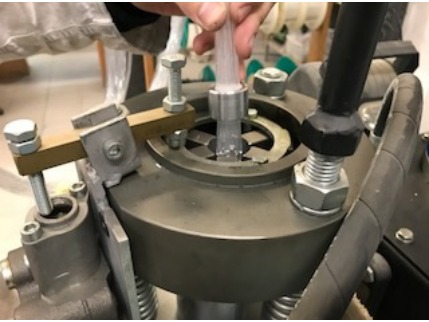

01. Fixation mécanique
Une machine dédiée comprime la douille frontale en aluminium contenant les fibres. La fixation mécanique stabilise le faisceau avant les opérations suivantes.
02. Coupe de l’excédent
Les fibres dépassant du connecteur sont coupées. La coupe prépare la surface commune qui sera ensuite soumise au polissage optique.

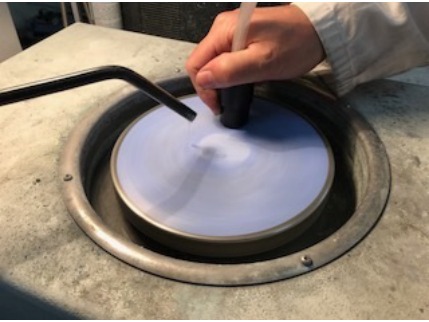

03. Polissage en deux étapes
Deux passages avec du papier abrasif rendent la surface plane et polie. Cette opération prépare le plan où la lumière rencontre le faisceau.

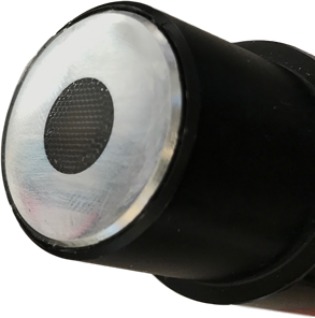

04. Résultat final
Des fibres fixées et parallèles, avec une surface optique plane. Le faisceau se présente à la source avec les fibres orientées perpendiculairement à celle-ci.
Photographies originales de la documentation COBB.
06 / COBB FIBRES OPTIQUES

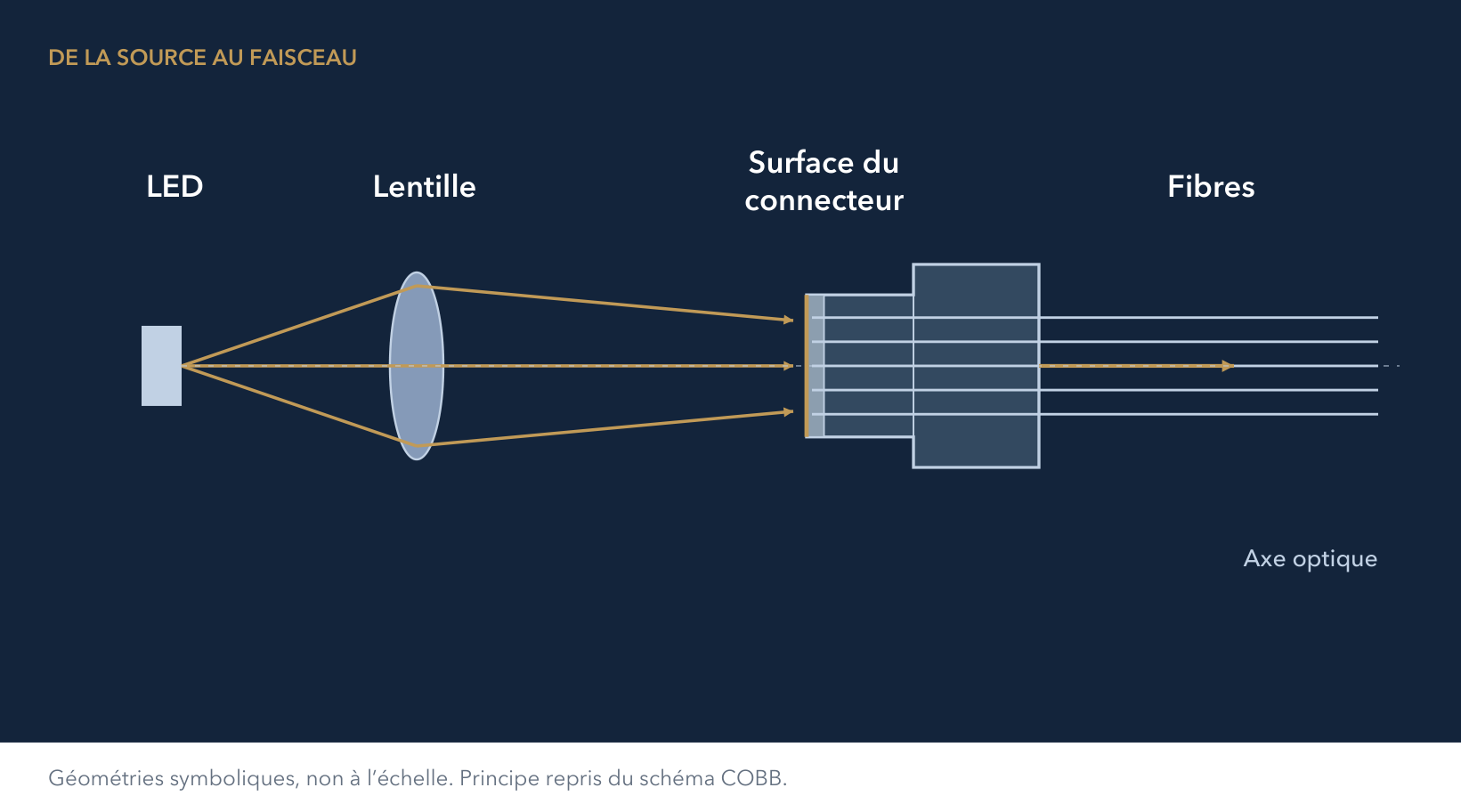

Faire entrer la lumière dans la fibre

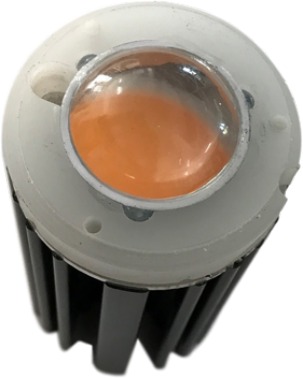

La préparation du faisceau et l’optique du générateur agissent au même endroit : la surface d’entrée des fibres. La lentille focalise la lumière de la LED vers le connecteur commun.
La lumière rencontre une surface préparée
La qualité de finition va de pair avec l’optique de la source : la lentille dirige la lumière sur le faisceau, tandis que la planéité et l’orientation des fibres préparent la surface qui la reçoit.
Soigner ces deux éléments en production permet de traiter le couplage avant la pose, où une correction exigerait une nouvelle intervention.
07 / COBB FIBRES OPTIQUES
La lumière au plafond, la source ailleurs
Séparer la surface lumineuse de la source permet de penser l’accessibilité dès la conception. Le dessin du ciel étoilé et la position du générateur font partie du même système.
L’accès à la source se pense en amont
Un emplacement accessible fait de l’accessibilité un choix du système. L’aborder en fin de travaux peut demander d’autres études et du temps.

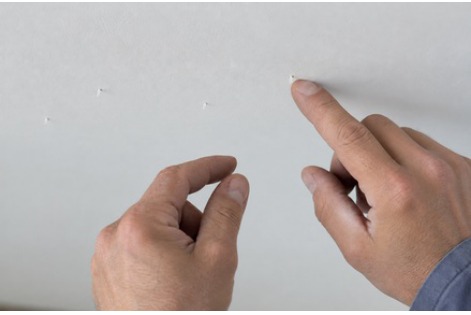

Le point lumineux est l’extrémité de la fibre elle-même : un dépassement minime, sans embout ajouté.
08 / COBB FIBRES OPTIQUES

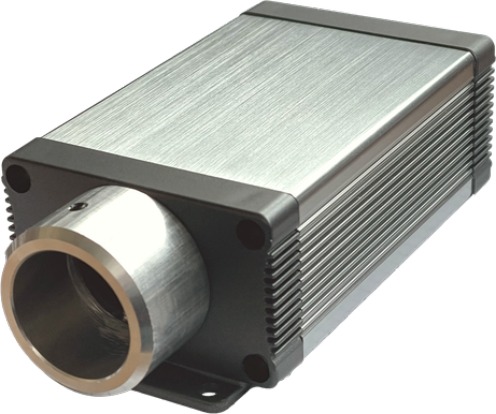

Un système accessible et maintenable
Une intervention ultérieure implique un accès, un diagnostic et du temps de travail. C’est pourquoi la qualité du projet comprend aussi la possibilité d’atteindre le générateur une fois la surface terminée.

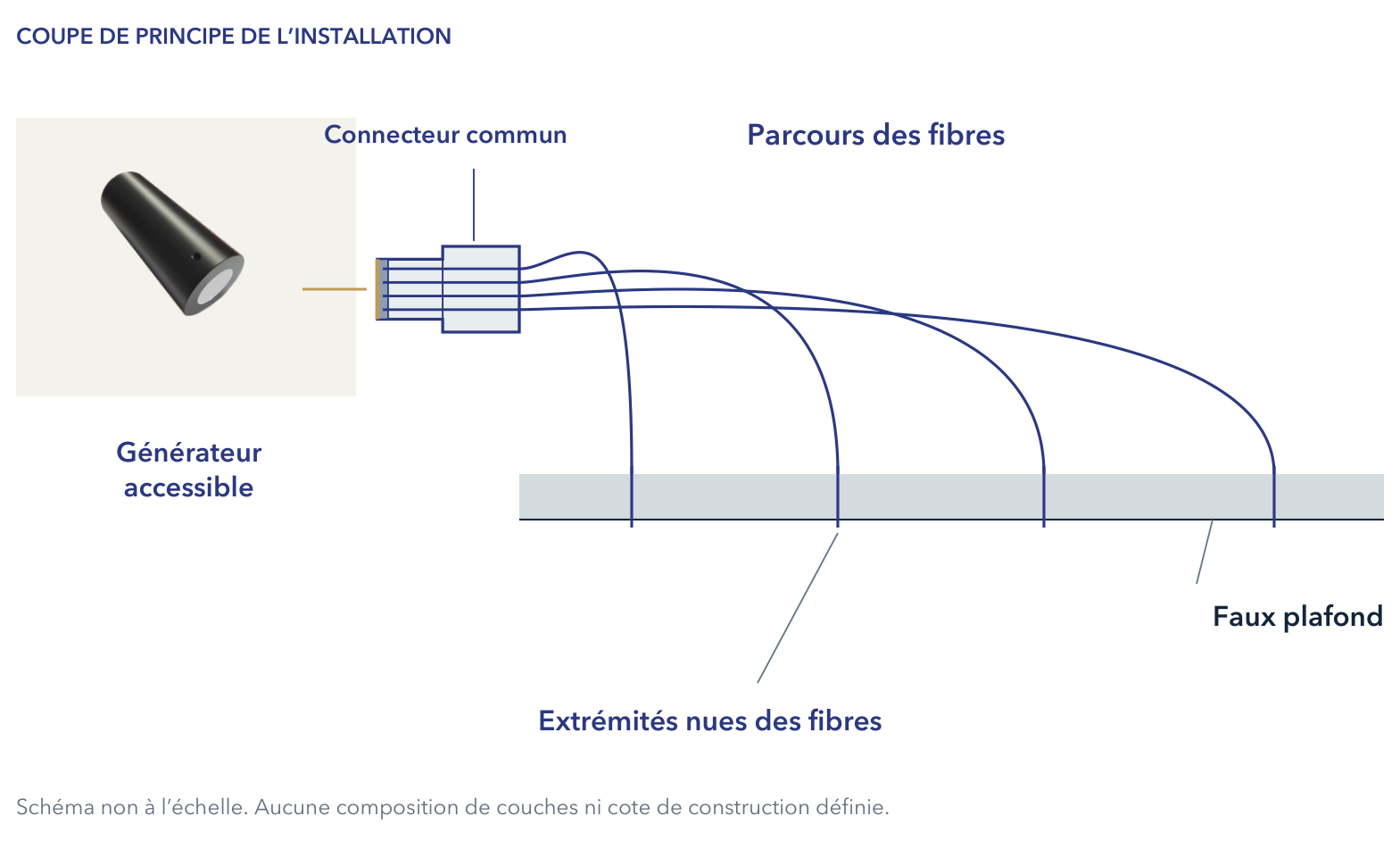

Trois parties à considérer séparément
La surface, le réseau de fibres et le générateur ont des fonctions différentes. Leur séparation permet de penser l’accès à la source indépendamment du dessin des points lumineux. La maintenabilité dépend des accès effectivement prévus.
À considérer lors de la conception
- Position du générateur
- Un emplacement accessible est indispensable à l’accès technique. Il doit être cohérent avec la répartition du faisceau.
- Parcours des fibres
- Le parcours relie la source au dessin lumineux. Le définir dans le projet aide à limiter les adaptations lorsque la pose a déjà commencé.
- Longueurs indicatives
- Elles dépendent des parcours et de la position de la source. Les définir en amont permet d’anticiper un choix qui influence la préparation du faisceau.
- Courbures et accessibilité
- Les courbures et les espaces d’accès font partie de la faisabilité du projet. Les valeurs admissibles doivent être confirmées par COBB.
- Faux plafond
- Un espace adapté au passage des fibres permet d’intégrer le parcours prévu dans la surface conçue.
Vérification COBB requise : longueurs, rayons de courbure et espaces de passage.
09 / COBB FIBRES OPTIQUES
Générateurs pour ciels étoilés et gamme COBB
La gamme COBB comprend des sources LED, halogènes et à halogénures métalliques. Le générateur, le faisceau et le mode de commande sont définis en fonction de l’application.
LED / lumière blanche
LWH-LED3
Lumière blanche
LWH-LED9
Lumière blanche
LWH-LED10-TW
Avec scintillement
LWH-LED12-DIN
Blanc dynamique
LWH-LED20-TW
Avec scintillement
LWH-LED25-TW
Avec scintillement
LWH-LED30
Lumière blanche
LWH-LED30-DIN
Blanc dynamique
LWH-LED40-TW
Avec scintillement
LWH-LED90
Lumière blanche
LED / RGB+W
LRGB+W/LED4
Lumière RGB+W
LRGB+W/LED12
Lumière RGB+W
LRGBW-LED15-TW
Avec scintillement
LRGBW-LED30-TW
Avec scintillement
LRGBW-LED40
Lumière RGB+W
LRGBW-LED60-TW
Avec scintillement
Halogènes et halogénures métalliques
MLA-VR/SN
Halogène
LA-VR/SN
Halogène
LH150-VR/SN
Halogénures métalliques
Le modèle suit le projet
Le type de lumière, le faisceau et la commande sont définis selon les exigences de l’application.
Le choix de la commande
Bouton-poussoir, RF, tactile, application, assistants vocaux, DMX, DALI et Casambi : des options de la gamme dont la disponibilité doit être vérifiée sur le modèle et la variante choisis.
10 / COBB FIBRES OPTIQUES
Un processus complet
Le processus traite avant l’installation les décisions qui influencent le résultat. L’objectif est de limiter les remises en question et les ajustements ultérieurs, avec le temps et les coûts qu’ils entraînent.
- ConceptionSurface, répartition, diamètres et source sont considérés ensemble. Le projet définit le dessin des points lumineux et les parcours des fibres.
- Préparation du faisceauLes fibres sont organisées selon la configuration. Le regroupement et le parcours relient le dessin de la surface au connecteur commun.
- FaçonnageFixation, coupe et polissage préparent en production la géométrie du faisceau et sa surface d’entrée de la lumière.
- InstallationLa préparation du système se concrétise lors de la pose. Fibres, parcours et source suivent les choix définis dans le projet.
- RéalisationLe dessin devient visible. Le soin initial apporté au système reste une référence pour l’accessibilité et les interventions ultérieures.
11 / COBB FIBRES OPTIQUES

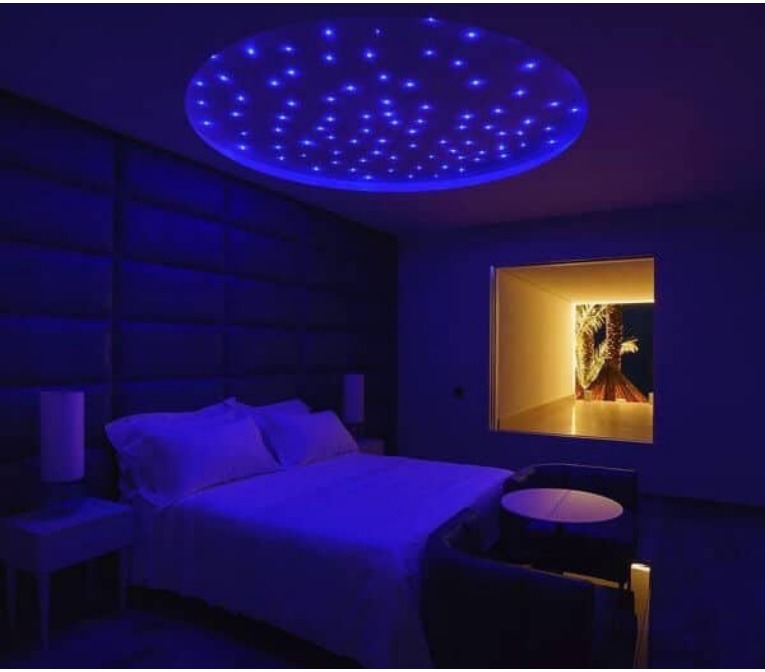

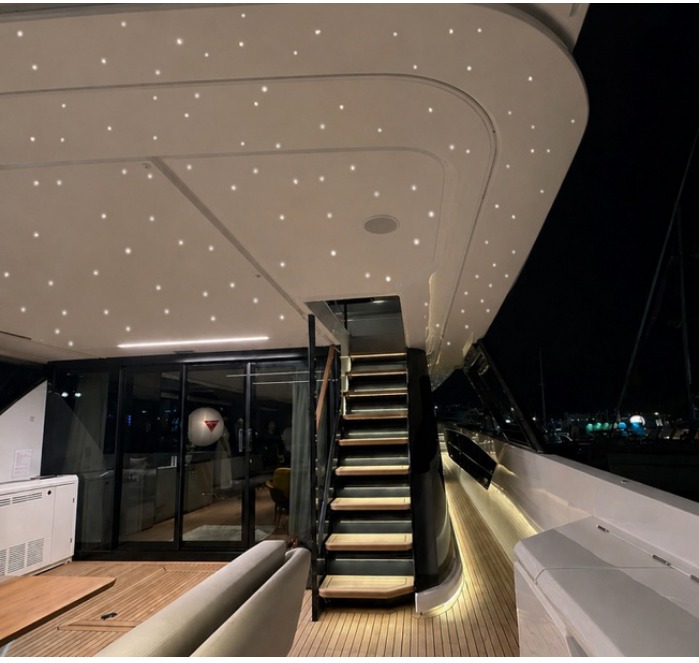

Un système, des espaces différents
Dans chaque environnement, la qualité naît de la cohérence entre projet, faisceau et source. Les espaces et les dessins lumineux changent ; le soin apporté au système dans son ensemble demeure.
